ETALBOND FR und A2 für Fassaden & Industrie

ETALBOND FR und A2 für Fassaden & Industrie

etalbond Verbundplatten

Eine Aluminium-Verbundplatte besteht aus zwei Aluminium-Deckschichten und einer Kernschicht die, je nach Brandschutzanforderung, aus unterschiedlichen Komponenten besteht.


Die wesentlichen Merkmale von Aluminium Verbundplatten sind:

» Direkt zu unseren Etalbond Referenzen

Video-Tutorial zu ETALBOND

I. Produktbeschreibung

ETALBOND FR und A2 Aluminium Verbundplatten finden vorwiegend in der Architektur oder der Industrie Anwendung.

Diese Produkte werden mit einer Aluminium-Deckschicht von 0,5 mm produziert und bevorzugt als dekorative Fassaden- Flächenelemente verbaut. Die Platten werden dabei als vorgehängte, hinterlüftete Fassade installiert und bieten durch Ihre witterungsbeständige Lackierung eine langfristige Lösung für hochwertige Gebäudefassaden.

Die Namenskürzel FR und A2 weisen jeweils auf die Einstufung der Platten gem. der Brandschutznorm DIN EN 13501-1 hin. Dabei wird die FR Platte als B1 - schwer entflammbar - und A2 Qualität als A2 - nicht brennbar - bestätigt. Um diese hohen Einstufungen zu erfüllen wird die Kernschicht zu einem hohen Anteil mineralisch produziert.

Übersicht

ETALBOND FR / ETALBOND A2

  • Anwendungsbereich: Architektur / Industrie
  • Aluminiumdeckschicht: 0,5 mm
  • Kernschicht mineralisch gefüllt
  • PVDF- oder VHDPE- Lackierung (einseitig)

Besondere Merkmale:

  • Hohe Biegesteifigkeit
  • Geringes Gewicht
  • Witterungsbeständig
  • Schwer entflammbar oder nicht brennbar

Vorteile von etalbond FR und A2:



  • Geringes Gewicht bei gleichzeitig hoher Biegefestigkeit und sehr guter Planheit
  • Problemlose und schnelle Bearbeitung – die Platten lassen sich mit einfachen Werkzeugen leicht in Form bringen
  • 3D – Formen mit Fräs-Kanttechnik oder Biegen sind möglich
  • einfache Handhabung auf der Baustelle, dadurch kürzere Bauzeiten und geringere Kosten
  • Wetterfest und problemlos zu reinigen, dank hochwertiger Materialien, die bei der Herstellung zum Einsatz kommen
  • Absorbiert Lärm und Schwingungen
  • Ideal für hinterlüftete Fassaden
  • Große Farb- und Dekorauswahl bzw. Farbtöne nach Kundenwunsch erhältlich
  • Erfüllt hohe Brandschutzanforderungen nach DIN 13501-1
  • Umweltfreundliche und verantwortungsvolle Herstellung
  • Vollständig recyclebar und umweltfreundlich – Reststoffe sind für die Produktion neuer Materialien wiederverwertbar

technische Daten

  [Einheit] etalbond FR etalbond A2
Brandklassifizierung [DIN EN 13501-1] B-s1,d0 schwer entfl. A2-s1,d0 nicht brennbar

Gesamtstärke [mm] 4 mm
(3, 6 auf Anfrage)
Deckschicht [mm]  0,5 mm
Breite [mm] 1250,1500
(1000,2000 auf Anfrage)
Länge [mm] 2000 - 6000
Gewicht  [kg/m²] 7,1 7,6

Wiederstandsmoment [W in cm³/m]  1,54 1,54
Biegesteifigkeit  [EJ in Nm²/m]  206 206
Elastizitätsmodul  [E in N/mm²]  70.000

Temperaturbeständigkeit [°C] -50 bis +80
Wärmeausdehnungsk. [mm/m] 2,4 bei 100°C Differenz

I. Lackierung

ETALBOND Lackierungen sind für die höchsten Ansprüche im Fassadenbau entwickelt. Entsprechend sind sie langfristig UV - Resistent und auch robust für die weitere Bearbeitung der PLatten.

Bei den dekorativen Lackierungen handelt es sich um PVDF bzw. VHDPE Qualitäten die gem. den Vorgaben der ECCA (European Coil Coating Assosiation) aufgetragen werden. Die Dicke der Lacke bewegen sich dabei je nach Qualität zwischen 20 - 40 µm

II. Farben

ETALBOND FR und A2 sind in einer Vielzahl von Standardfarbtönen erhältlich, es können aber auch Farbtöne nach Kundenwunsch bemustert und gefertigt werden.


Eine Auswahl an Standardfarb- und Sonderfarbtönen finden Sie in den Farbfächern unter folgendem Link:

ETALBOND Farbfächer

Typische Anwendungen für etalbond:

    • Vorgehängte, hinterlüftete Fassaden
    • Automotiv - Leichtbau, Bus- und Bahn Verkleidungselemente
    • Cooperate Identity - Pylon, Showroom - Attika, etc.
    • Maschinenverkleidungen, Einhausungen
    • Trennwände
    • Containerbau, Innenraumverkleidungen
    • Innenarchitektur, dekorative Elemente
    • Messebau
    • und vieles mehr....

I. Vorgehängte, hinterlüftete Fassade

Etalbond FR und A2 Aluminium Verbundplatten wurden für den langfristigen Einsatz im Fassadenbau entwickelt. Dabei werden die Platten als vorgehängte, hinterlüftete Außenwandverkleidung montiert. Umfangreiche Informationen zu vorgehängten, hinterlüfteten Fassaden finden Sie auch unter www.fvhf.de


Etalbond wird üblicherweise auf eine Aluminium- Unterkonstruktion montiert und es gibt mehrere Varianten zur Befestigung. Die Varianten werden in Hauptkategorien sichtbar und unsichtbar befestigt eingeteilt. Folgend finden Sie weitere Details dazu:

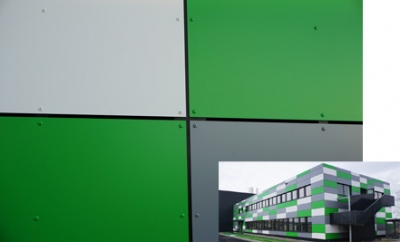

Sichtbare Befestigung

Geschraubt oder genietet

etalbond wird über Durchgangsbohrungen an T- bzw. Omega- Aluminiumprofilen der Unterkonstruktion genietet oder geschraubt. Dabei sind die Niet- bzw. Schraubköpfe sichtbar.


Unsichtbare Befestigung

Kassetten - Einhängesysteme

Standard - Kassetten SZ20 - Kassetten
Vorwiegend angewendet für vertikal (stehende)
Kassetten
Vorwiegend angewendet für horizontal (liegende)
Kassetten

Etalbond Platten werden gem. den Vorgaben (Abmessungen) des Kunden als Einhängekassette vorgefertigt. Dazu werden die Platten mit V- Nuten vorgefräst und gekantet. Siehe folgend ein Video zur Fräs-Kanttechnik einer Kassette:


Abschliessend werden die Kassetten in eine dazu passende Unterkonstruktion eingehängt und fixiert. Die fachgerechte Montage einer etalbond Kassette finden Sie im folgenden Video:


Folgend finden Sie aktuelle Downloads zum Produkt etalbond:


I. Produktinformationen

Produktprospekt - etalbond "bond with excellence"


etalbond Standardfarben

Farbkarte - Standardfarben


etalbond premium colour guide

Farbkarte - Premium Metallic Farben


etalbond Farbkarte Strukturlackierungen

Farbkarte - Strukturlackierungen


II. Zulassungen und Zertifikate

DIBT Zulassung genietet

DIBT Zulassung Z-33.2-939 - genietet Variante


DIBT Zulassung Kassette

DIBT Zulassung Z-10.3-742 - Kassetten Variante
